三方向閥(方型)
多槍款
3-W-L-W
(水油共用)
多槍款
2-W-L-W
(水油共用)
多槍款
3-W-L-S
(耐磨型)
多槍款
2-W-L-S
(耐磨型)
單槍款
3-W-S-W
(水油共用)
單槍款
2-W-S-W
(水油共用)
單槍款
3-W-S-S
(耐磨型)
單槍款
2-W-S-S
(耐磨型)
迷你款
3W-SS-W
(水油共用)
迷你款
2W-SS-W
(水油共用)
- 利用遠端氣控或PLC等控制方式將流體(如油、塗料或溶劑)控制其出口或回流，單顆使用，可控制塗料供應之流量，回流設計，保持液體流動不沉澱；多組搭配，可做為自動換色及自動(空氣或溶劑)清洗之供料系統。
- 方向閥有圓型與方型款,可供客戶做選擇，方型款因節省空間,可做為自動換色系統使用,部分塗料帶有顆粒(如鋁粉、銀粉漆)，容易造成撞針及外接頭的磨耗，可選用耐磨款，撞針與外接頭為SLD材質，經由熱處理增加耐磨度。
用途
- 定量流體閥門
- 自動換色系統
- 自動清洗系統
- 兩液型混合系統使用
三方向閥(方型) 規格
| 型號 | 3-W-L (適用於多槍) |
3-W-S (適用於單槍) |
3W-SS-W (適用於換色或清洗系統安裝於槍上-體積小) |
|---|---|---|---|
| 塗料入口尺寸 | 3/8" pt ( f ) | 1/4" pt ( f ) | 1/8" pt ( f ) |
| 塗料出口尺寸 | 3/8" ps ( m ) | 1/4" ps ( m ) | 1/4" ps ( m ) |
| 塗料回流尺寸 | 3/8"pt ( f ) | 1/4"pt ( f ) | 1/8"pt ( f ) |
| 風壓入口尺寸 | 1/8"pt ( f ) | 1/8"pt ( f ) | M5 |
| 最高塗料耐壓 | 6 kg /cm2 | 6 kg /cm2 | 6kg /cm2 |
| 風壓控制範圍 | 4 kg /cm2 | 4 kg /cm2 | 4kg /cm2 |
| 最大管制流量 | 12 lpm | 2.2 lpm | 0.9 lpm |
| 外觀尺寸 | W44.5*L34*H101mm | W38.1*L25.4*H82mm | W25.4*L19*H49mm |
| 淨重 | 350g | 180g | 50g |
| 接液材質 | SUS304 / Aluminum / Teflon 耐磨型:撞針及外接頭為SLD(熱處理) |
||
| 耐溫範圍 | 5 – 80 °C | ||
快速換色/清洗系統
W-L系列
(多槍款)
W-S系列
(單槍款)
W-SS系列
(迷你款)

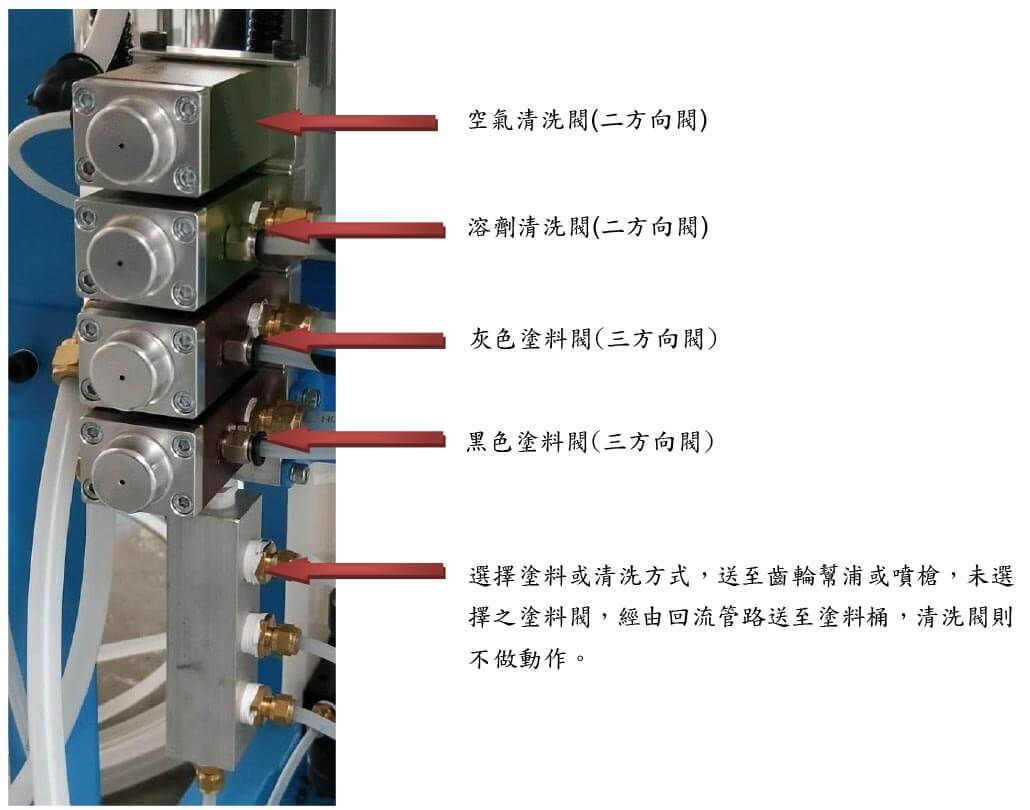

應用實例 (2色清洗換色閥)
PS:可做多色之換色清洗系統
